今天的问题看起来很简单——达尔格伦弹壳枪有多长?正如我所提到的以前，我正在设计一套钻井设备，用于清理从USS Monitor回收的XI-Inch Dahlgrens内部，作为其中的一部分，我需要建立实际使用钻井设备的参数。一个很重要的参数是你能钻多深？回答这个问题有两种方法:你要么需要知道完全开始前的钻孔深度，或者继续把钻头插入枪内，直到它碰到金属。考虑到后者的选择削减一个闪亮的新槽到镗孔的背后，我喜欢瞄准前者。
幸运的是，枪从19th世纪经常有政府军械记录或专利图纸给出或多或少完整的尺寸，尤其是达尔格伦炮弹有专利图纸和多个幸存的军械图纸。不幸的是，它们并不都匹配。该专利图纸给出了所有达尔格伦射孔枪的标准比例，即炮眼长度应为12口径，这意味着一门XI-Inch炮的炮眼长度应为132 "。英国军械委员会的图纸给出了一个直径为131.2英寸的达尔格伦口径，或大约11.93口径。此外，我们有军械局的图样和检查图纸，虽然它们之间的孔径是相同的，但火药室的尺寸是不同的。
如果我们根据专利测量和美国军械委员会的测量正确来清洗孔，我们会在后面切一个3 / 4”深的槽。如果我们根据军械局的测量结果而专利尺寸是正确的，我们就无法清除足够多的结核。在这两种情况下，绘制错误的图纸意味着我们在粉末室的金属上切了几个闪闪发光的新凹槽。
那么，我们怎么知道该使用哪一套图纸呢?军械板的图案绘制较多可能没错，但我们真的想赌一把吗?如果我们能测量水泥下面的枪，我们就会知道…

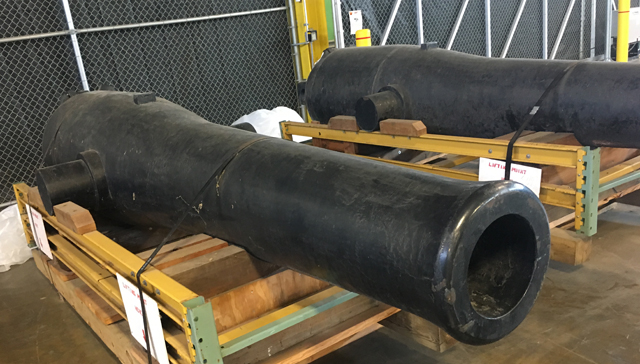

我们可能无法测量枪支监控但在原有条件下，还存在其他十一英寸达尔格伦弹炮。甚至至少有两件是由同一家铸造厂——西点铸造厂——铸造的监控其中一门来自美国航空母舰萨凡纳还有一个来自美国航空母舰号．的枪号幸运的是，它在海军历史和遗产司令部(NHHC)的收藏中，他们非常友好地让我们测量它!

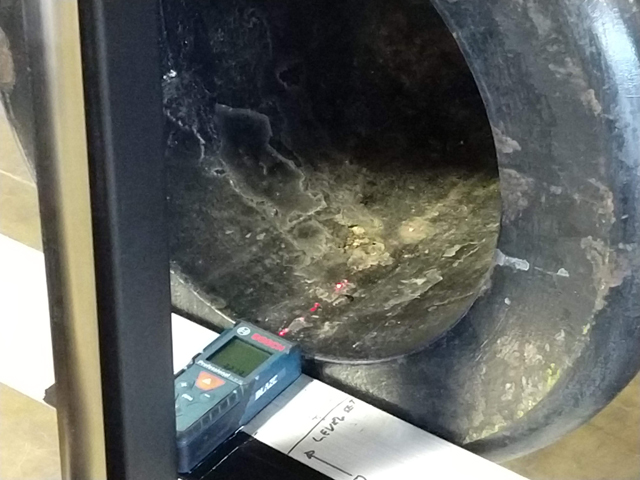

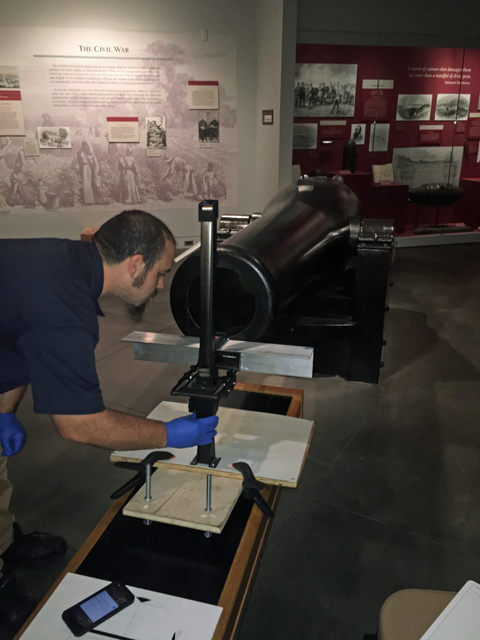

首先，我们需要弄清楚如何以高度的精度测量达尔格伦的内部。三维激光扫描将是一个理想的方法，但成本和获取位置使这个选择困难。通常用于精确三维绘制的方法监控对象-摄影测量——在这样一个密闭的空间里是不可能准确进行的。但实际上，我们只需要一个侧写，而不是一个完整的三维模型。所以我们决定使用一个简单的激光卷尺(在任何五金店都能买到的那种)，用可调节的脚把它安装在复印机架上。使用数字水准仪和纸板模板，我们可以将激光调整到与枪膛轴线相同的平面上，然后我们可以简单地在枪膛底部到顶部的一条线上进行一系列点测量。我们在水手博物馆收藏的ix英寸达尔格伦上测试了这个装置，它成功了!

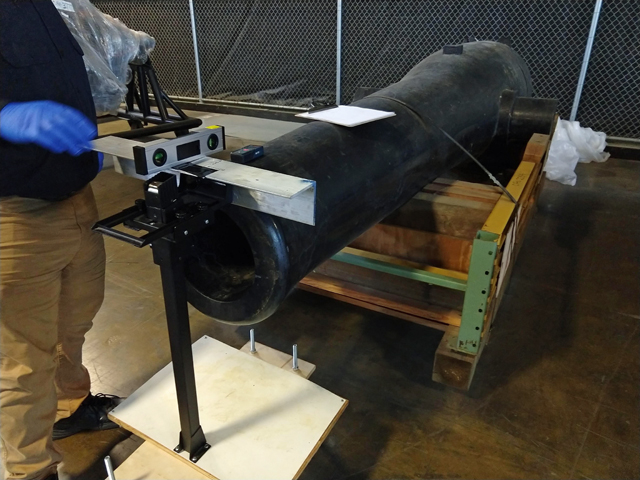

一旦我们知道这种方法适用于ix英寸的枪，我们就可以把它应用到xi英寸的枪上号．绘制了一个11英寸的模板，以帮助校准测量设备，我们打包好所有东西，前往弗吉尼亚州里士满的NHHC收藏和保护设施。

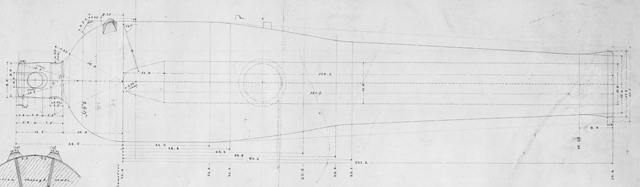

这不是一个完美的方法-使用普通的硬件存储设备会引入一些错误-但它工作!根据我们在USS上的测量号达尔格伦，我们找到了1851年军械局的图纸，所以现在我们知道西点军校的枪(比如号和监控)都是按照这种模式建造的。现在我们可以使用军械板的模式和直接测量号当我们清理钻孔的时候监控并精确地确定每次演习应该进行多远。
非常感谢我们在海军历史和遗产司令部的朋友帮助我们，你可以阅读他们关于合作的文章在这里！
现在我们有精确的测量数据可以在里面使用了监控不应该有猜测，没有大惊小怪(好吧，也许一点数学……)，并且不切割新的凹槽在孔的后面!
来源:
达尔格伦，J.A.(1851年3月)，“XI-Inch shell gun”。RG74:黑色编号军械图纸，图纸编号3169。国家档案和记录管理局制图科。美国马里兰州大学公园。
达尔格伦(J.A. Dahlgren, 1861)《铸铁武器》。美国专利号32,983。1861年8月6日。https://patents.google.com/patent/US32983A/en?q=~patent%2fUS32983A
奥姆斯特德，E.， W.E.斯塔克，S.C.塔克(1997)《大炮:内战围攻、海岸和海军大炮》。博物馆修复服务，布卢姆菲尔德，安大略省，加拿大。
美国海军(1866)美国海军军械说明书th版。美国华盛顿特区海军部。https://archive.org/details/ordnanceinst00navyrich/page/n11
